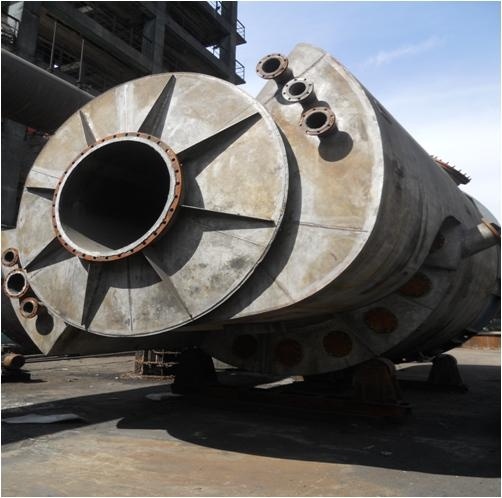

噴淋式飽和器

      詳細介紹

    噴淋式飽和器：噴淋室由本體、外套筒和內套筒組成，煤氣進入本體后向下在本體與外套筒的環形室內流動，然后由上出噴淋室，再沿切線方向進入外套筒與內套筒間旋轉向下進入內套筒，由頂部出去。外套筒與內套筒間形成旋風分離作用，以除去煤氣夾帶的液滴，起到除酸器的作用。在噴淋室的下部設置母液滿流管，控制噴淋室下部的液面，促使煤氣由入口向出口在環形室內流動。在煤氣入口和煤氣出口間分隔成兩個弧形分配箱，在弧形分配箱配置多組噴嘴，噴嘴方向朝向煤氣流，形成良好的氣液接觸面。噴淋室的下部為結晶槽，用降液管與結晶槽連通，循環母液通過降液管從結晶槽的底部向上返，不斷生成的硫銨晶核，穿過向上運動的懸浮硫銨母液，促使晶體長大，并引起顆粒分級，小顆粒升向頂部，從上部出口接到循環泵，結晶從下部抽出。在煤氣出口配置有母液噴灑裝置。煤氣入口和出口均設有溫水噴灑裝置，可以較徹底清洗噴淋室。
